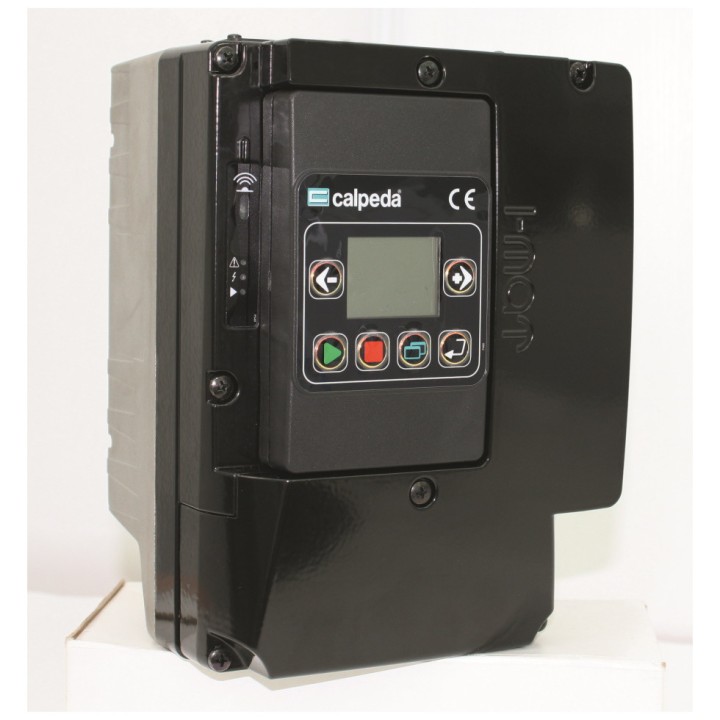

Variateur de vitesse IMAT 25.8TT-C Calpeda - 400 volts

DESCRIPTION

Système à vitesse variable par régulation de fréquence pour pompe de surface ou immergée.
Commande le démarrage et l'arrêt d'une ou plusieurs pompes en fonction du mode sélectionné.
Paramétrage facile directement sur l’IMAT grâce à l’écran LCD et au menu déroulant.
Protège la pompe contre : Marche à sec - Surintensité - Sous ou surtension.
Limites d’utilisation : + 50°C - 55.00 kw - Indice de Protection IP 55.
L'IMAT s'installe directement sur la boîte à borne du moteur CALPEDA, ou sur un support mural déporté.
Ne pas installer l'IMAT sur un réseau alimenté par un groupe électrogène.
L'IMAT est équipé d'un panneau de contrôle qui permet d'effectuer les réglages du système et de surveiller tous les paramètres.
La console de contrôle et de paramétrage est intégrée au variateur de vitesse dans un logement prévu à cet effet.
Elle peut être placée dans un sens ou dans l'autre pour facilité la lecture, en fonction de la pompe sur laquelle est installé l'IMAT.
Il est possible d'utiliser la console de contrôle à distance avec câble avec connecteurs M12.
L'écran LCD personnalisé donne un aperçu simple et rapide de l'état du système et des paramètres de fonctionnement.
Les icônes au-dessus et en-dessous de la zone de lecture expliquent le mode de fonctionnement de l'IMAT ainsi que la présence des défauts dans le système.
Les 2 boutons de défilement, couplés aux 4 boutons de mise en place, permettent de naviguer pour configurer et modifier les différentes options d'ordre de marche et d'arrêt de la pompe.
L'IMAT peut être utilisé sur de nombreuses références de pompes avec une puissance jusqu'à 55.00 kW.
Longueur de câble entre l'IMAT et la pompe (surface ou immergée) :
50 mètres maxi (sans filtre).
150 mètres maxi (avec filtre).
Afin de réduire les perturbations électromagnétiques, il est recommandé d'utiliser un câble blindé.
Pour le bon fonctionnement du système, prévoir un réservoir - pression de gonflage = 2/3 de la pression de service.
(Ex : Pression de service : 4 bars - Pression de gonflage = 2,6 bars).

COMPOSITION

Convertisseur de fréquence,
Panneau de contrôle amovible,
Bornier de puissance,
Bornier de signal,
Presse-étoupes.

CARACTÉRISTIQUES

Intensité maxi. A : 25,8
Puissance moteur kW 2900 trs/min
Mini : 7,50
Maxi : 11,00
Puissance moteur kW 1450 trs/min
Mini : 5,50
Maxi : 11,00

POIDS

Poids : 13.9 kg

Vendu à l'unité
