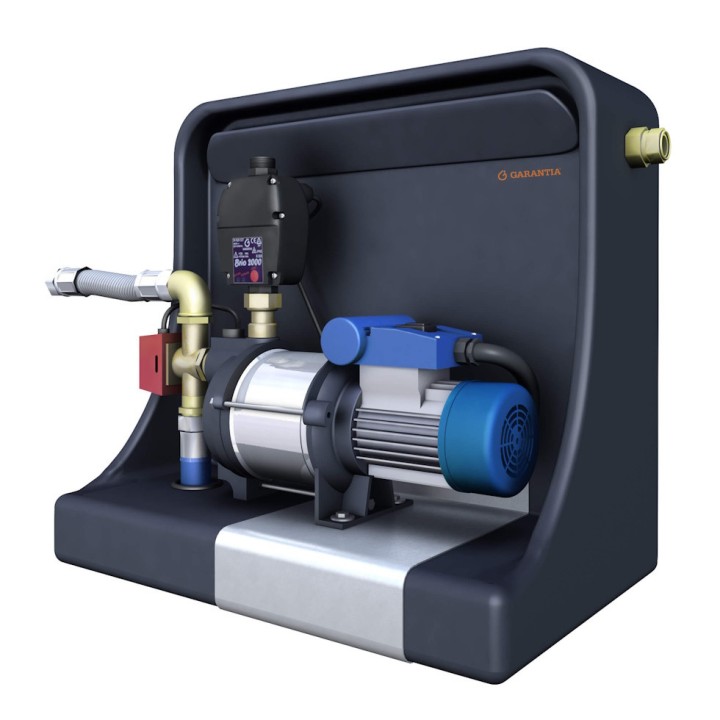

Station de pilotage Garantia

DESCRIPTION

La station de pilotage est le cerveau de votre installation.
Elle est prémontée et pré-équipée, il n’y a plus qu’à la raccorder à la tuyauterie.
Conforme aux normes DIN 1988 et EN 1717, cette station pilote en toute tranquillité votre installation en alimentant vos sorties d’eau en priorité avec l’eau de pluie et permet le basculement automatique sur le réseau si l’eau de pluie venait à manquer.

AVANTAGES

Normalisée DIN 1988/EN 1717.
Montage rapide (seulement à raccorder).
Automatisation de toute l’installation.
La station de pilotage fonctionne sur 230 Volt 50 Hz.

COMPOSITION

Trop-plein
2 Électrovanne 3 voies, livrée avec câble-sonde de 20 m et flotteur
3 Réservoir d'eau du réseau intégré (env. 32 L), livré avec flotteur
Console acier, pour sécuriser l'assise de la pompe
5 Vanne à flotteur intégrée au réservoir permettant son alimentation
Pompe électrique multicellulaire silencieuse. Livrée avec un kit d'automatisation.
Hauteur refoulement : 35 m
Pression : 3,5 bar
Débit : 3600 L/h
Longueur d'aspiration : 15 m
Hauteur d'aspiration : 3 m
Notice d’installation et d’utilisation

CARACTÉRISTIQUES TECHNIQUES

Mise en marche
Le basculement eau du réseau/eau de pluie s’effectue par le biais du câble sonde se trouvant dans la cuve
Vanne à flotteur
Température de fonctionnement 30°C max.
Pression de fonctionnement 0,3 – 4,5 bar (Dans le cas d’une pression d’eau trop élevée, utiliser un réducteur de pression)
Débit max. : 1,7 m3/h
Raccordement : 3/4“
Electrovanne 3 voies
Tension / Fréquence : 230 V / 50Hz
Puissance : 6 W (lors du fonctionnement de la vanne)
Débit max. : 16 m3/h
Temps d’ouverture : env. 10 secondes
Temps de fermeture : env. 5 secondes
Pression max. : 10 bar
Pression différentielle autorisée : 0,7 bar
Contrôleur de pression “Brio”
Tension / Fréquence : 230 V / 50 Hz
Intensité : 12 A
Pression de démarrage : 1,5 bar
Pression de fonctionnement : 1-3,5 bar
Débit de fonctionnement max. : 10 bar
Débit maximum. : 80 l/min
Pression de démarrage max.: IP 65
Remise en marche après fonctionnement à sec (aspiration d’air) par l’utilisation de la touche „RESET“.
Pour éviter les « coups de bélier », raccorder un tuyau flexible inox.
Pompe
Entrainement :
Moteur à courant alternatif - monophasé 220-240 V / 50 Hz avec protection de surcharge/ surtension intégré, IP 44, Classe d’isolation F.
Coffret d’alimentation sur console Graf
Puissance consommée : 660 W
Hauteur de refoulement max. : 35 m
Puissance max. : 3,5 bar
Débit max. : 3600 l/h
Hauteur d’aspiration max. : 6 m
d’aspiration max. : 12 m
A noter
Mettre à l'abri du gel
Nous recommandons de procéder au montage par un installateur professionnel.

DIMENSIONS ET POIDS

Longueur : 680 mm
Largeur : 440 mm
Hauteur : 660 mm
Poids : 33 kg

GARANTIE

2 ans
