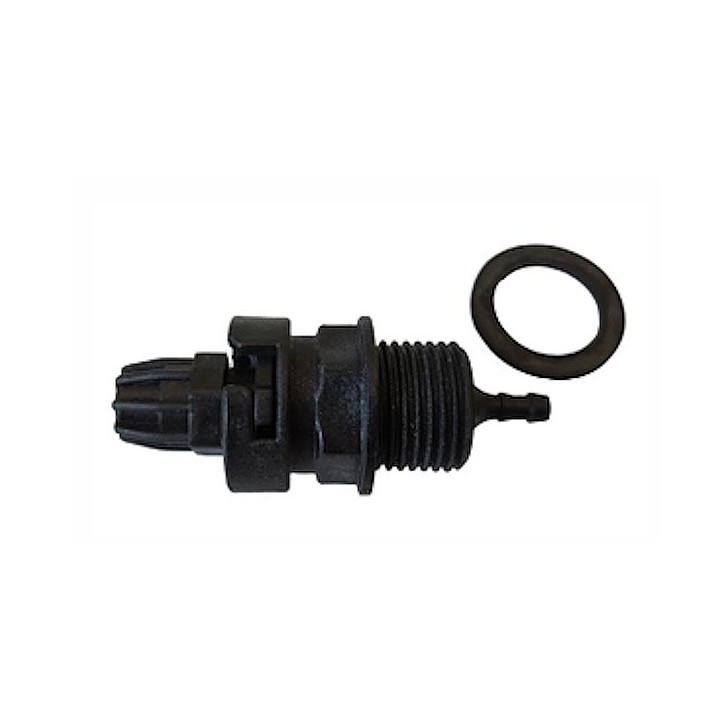

Clapet d'injection pour chambre d'analyse 1/2"

Vendu à l'unité.

DESCRIPTION

La soupape d'injection est un accessoire essentiel à monter au bout du tuyau de refoulement de la pompe doseuse afin de maintenir l'injection en un point précis du tuyau et d'éviter le refoulement.
La soupape anti-retour génère une contre-pression définie qui empêche le refoulement et le vidage du tuyau.

Ce clapet est bien conçu car la tétine cannelé rentre dans la canalisation et le flux de l'eau dans la canalisation nettoie la tétine et évite qu'elle se bouche avec la cristallisation des produits chimiques.
A l'intérieur du clapet c'est la même chose.
Il y a un joint plat du côté du filetage en 1/2" qui évite la nécessité d'utiliser du téflon.

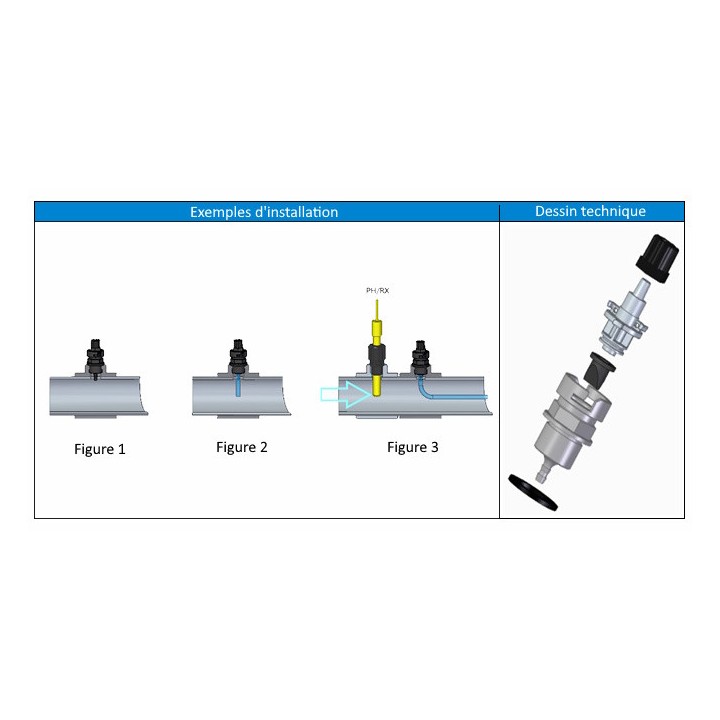

Différentes possibilités d'installation (voir visuel) :

Figure 1 : La tétine injecte le produit dans la canalisation
Figure 2 : Un petit morceau de tubing 4 x 6 est mis sur la tétine pour injecter encore plus bas dans la canalisation le produit
Figure 3 : Si nécessaire on peut mettre un morceau de tubing 4 x 6 plus long pour éloigner le point d'injection du produit chimique – c'est intéressant sur certaines installations car on ne doit pas injecter de produits juste à côté d'une sonde de Ph ou Redox.

CARACTÉRISTIQUES TECHNIQUES

Matériau : en polypropylène
Mâle à visser
Clapet anti-retour : clapet à lèvre en Viton®
Joint plat : inclus
Connexion d'entrée : raccord à bague pour tuyau 4 x 6 mm
Connexion de sortie : porte-caoutchouc pour tuyau 4 x 6 mm
Connexion de tuyauterie : Ø 1/2''
