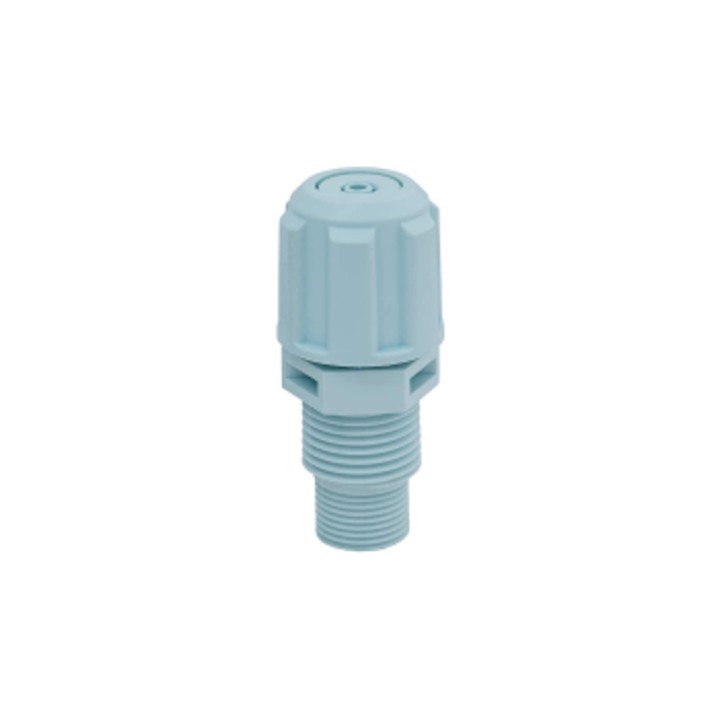

Clapet d'injection à bille Sorodist, 3/8" - 1/2"

DESCRIPTION

Clapet d'injection à bille Sorodist 3/8" - 1/2" pour pompes électromagnétiques
Le clapet d'injection à bille Sorodist est un composant crucial dans les systèmes de dosage chimique, notamment ceux utilisant des pompes électromagnétiques.
Son rôle principal est d'injecter un fluide (généralement un produit chimique) dans une canalisation sous pression, tout en empêchant le reflux de ce fluide et de la pression du système vers la pompe.
Ce modèle, caractérisé par ses dimensions de 3/8" et 1/2", présente des spécificités techniques adaptées à des applications précises.

EXPLICATIONS TECHNIQUES

Conception et fonctionnement :
Le clapet Sorodist est un clapet anti-retour. Il est constitué d'un corps en matière plastique résistante à la corrosion (souvent du PVC, du PVDF ou du PP), d'un ressort de compression en acier inoxydable (généralement Hastelloy C) et d'une bille en céramique ou en PTFE (Téflon).

Phase d'injection :
Lorsque la pompe électromagnétique effectue sa course d'injection, la pression du fluide poussé par le piston (ou la membrane) est supérieure à la pression du système. Cette pression surmonte la force du ressort, ce qui déplace la bille et ouvre le clapet. Le fluide est alors injecté dans la canalisation.

Phase d'aspiration et de repos :
Pendant la course d'aspiration de la pompe, ou en cas d'arrêt, la pression à l'intérieur du clapet diminue. La pression du système, combinée à la force du ressort, repousse la bille contre son siège. Cela ferme hermétiquement le clapet, empêchant tout reflux de fluide ou de pression vers la pompe.

Dimensions et connectique
Les dimensions 3/8" et 1/2" font référence aux diamètres des raccords du clapet, qui sont en réalité des diamètres nominaux utilisés dans la désignation des filetages.
3/8" est généralement le diamètre d'entrée, correspondant au raccordement du flexible de la pompe doseuse.
1/2" est le diamètre de sortie, utilisé pour visser le clapet directement sur une prise en charge ou un collier de prise en charge sur la canalisation principale.
Ces dimensions standardisées garantissent la compatibilité avec une large gamme de pompes électromagnétiques et de systèmes de tuyauterie.

AVANTAGES TECHNIQUES

Étanchéité fiable :
La combinaison d'un ressort de compression et d'une bille en matériau durable (céramique, PTFE) garantit une fermeture rapide et une étanchéité parfaite, même sous haute pression.

Résistance chimique :
Le choix des matériaux comme le PVDF, le PP, et la bille en céramique ou PTFE offre une excellente résistance à la corrosion, permettant l'injection d'une grande variété de produits chimiques agressifs (acides, bases, etc.).

Maintenance facilitée :
La conception modulaire permet de démonter et de remplacer les pièces d'usure (bille, joints) sans avoir à remplacer l'intégralité du clapet.

Optimisation du dosage :
En empêchant le reflux, le clapet garantit que chaque impulsion de la pompe doseuse se traduit par une injection effective, ce qui assure une grande précision et une fiabilité du dosage chimique.

CARACTÉRISTIQUES TECHNIQUES

Corps PVDF-T,
Joints FPM,
Bille céramique
Mâle à visser
Ø 3,8" / 1,2"
Dimensions : 4 x 6 cm
