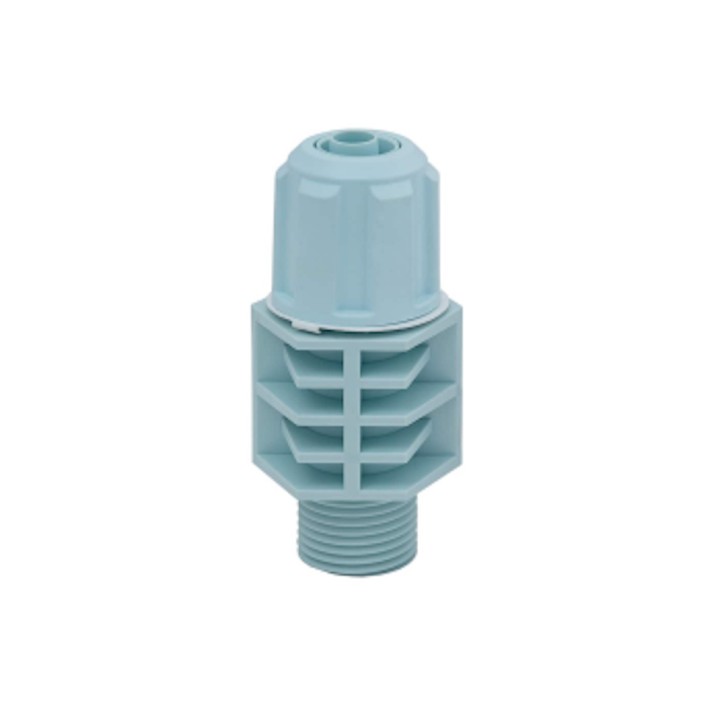

Clapet d'injection à bille Sorodist 1/2"

DESCRIPTION

Le clapet d'injection Sorodist de 1/2" est un composant essentiel conçu pour optimiser l'efficacité et la sécurité des systèmes de dosage chimique qui utilisent des pompes électromagnétiques.
Il est principalement utilisé comme point d'injection finale dans une ligne de process sous pression.
Son rôle est double : permettre le passage du fluide dosé par la pompe et, de manière critique, empêcher tout retour de fluide ou de pression vers la pompe.

EXPLICATIONS TECHNIQUES

Conception et matériaux :
Le clapet Sorodist est un type de clapet anti-retour. Sa conception repose sur la combinaison de matériaux de haute performance pour assurer sa fiabilité et sa résistance dans des environnements chimiquement agressifs.

Corps :
Fabriqué en thermoplastique résistant à la corrosion tel que le PVDF (Polyfluorure de vinylidène).
Le choix du matériau dépend de la nature du produit chimique dosé.
Le PVDF offre une excellente résistance aux acides forts et aux températures élevées.

Bille :
L'obturateur est une bille en céramique ou en PTFE (Téflon).
La céramique est prisée pour sa dureté et sa résistance à l'usure, tandis que le PTFE est choisi pour sa compatibilité chimique et sa faible adhérence.

Ressort :
Un ressort de compression, généralement en acier inoxydable (Hastelloy C), est intégré pour maintenir la bille sur son siège.
Le choix de l'Hastelloy C est crucial en raison de son excellente résistance à la corrosion, même dans des environnements très hostiles.

Principe de fonctionnement
Le mécanisme est simple mais d'une grande efficacité :

Phase d'injection (course de refoulement) :
La pompe électromagnétique génère une impulsion de pression.
Lorsque cette pression du fluide dépasse la pression exercée par le ressort du clapet et la contre-pression du système, elle déplace la bille de son siège.
Le fluide peut alors s'écouler librement et être injecté dans la canalisation principale.

Phase d'aspiration et de repos :
Une fois l'impulsion terminée, la pression en amont du clapet chute.
La force combinée du ressort et de la contre-pression du système pousse la bille fermement contre son siège, ce qui assure une fermeture immédiate et étanche.
Cette action rapide est essentielle pour prévenir le refoulement et les coups de bélier qui pourraient endommager la pompe ou les conduites.

Dimensions et raccordement
La désignation 1/2" fait référence au diamètre nominal du filetage mâle de sortie du clapet.
Ce clapet est conçu pour être vissé sur un point d'injection, tel qu'un collier de prise en charge ou une vanne d'injection, installée directement sur la canalisation de process.
Le clapet est également équipé d'une entrée, souvent d'un plus petit diamètre (typiquement 4x6 mm), pour se raccorder au tube de refoulement (tubing) provenant de la pompe doseuse.

AVANTAGES TECHNIQUES ET APPLICATIONS

Sécurité et protection :
Le clapet protège la pompe doseuse contre la contre-pression du système, ce qui prolonge sa durée de vie et prévient les défaillances.

Précision du dosage :
En empêchant le reflux, le clapet garantit que chaque impulsion de la pompe se traduit par un volume exact de produit chimique injecté, assurant ainsi la précision et la répétabilité du dosage.

Résistance et durabilité :
Le choix de matériaux haut de gamme rend le clapet résistant à une grande variété de produits chimiques (acides, bases, agents oxydants, etc.) et assure sa longévité.

Applications courantes :
Le clapet Sorodist 1/2" est largement utilisé dans le traitement des eaux (potables, usées, de piscine), les industries chimiques et agroalimentaires, et tout système nécessitant un dosage précis de liquides

CARACTÉRISTIQUES TECHNIQUES

Corps PVDF-T
Joints FPM
Bille céramique
Mâle à visser
Ø 1/2"
Dimensions : 8 x 12 cm
