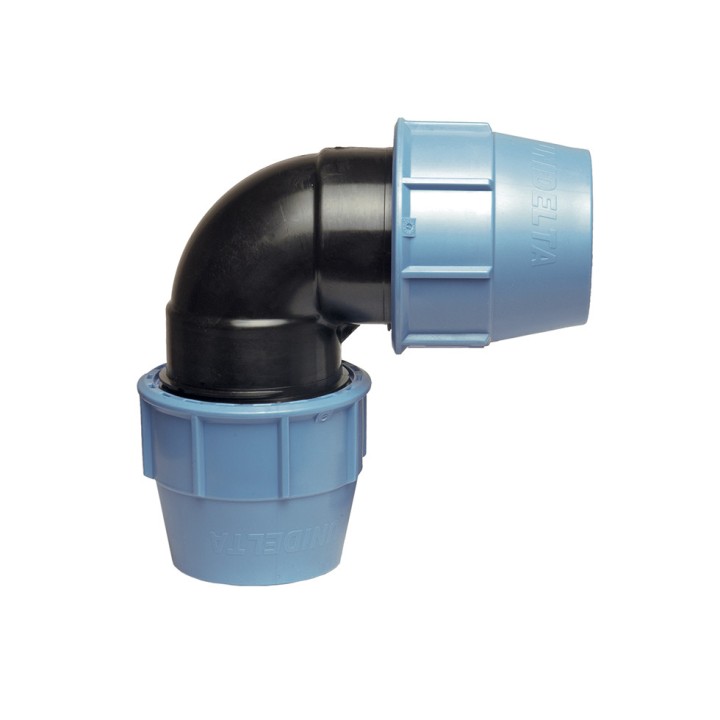

Coude 90° à compression UNIDELTA, PN 16

Coude 90° Unidelta PN 16.
Plusieurs modèles disponibles avec diamètres différents.

GÉNÉRALITES

UNIDELTA a développé les raccords à compression DELTONE : un système breveté destiné aux gros diamètres difficiles à mettre en œuvre. Ce concept totalement unique assure l'installation simple et rapide des raccords UNIDELTA à partir du diamètre 50 jusqu'au 110 mm. UNIDELTA, par sa technologie exclusive, est le seul fabricant sur le marché à développer un véritable raccord à compression.

AVANTAGES

- PN 16 à 20°C tout diamètre (du 16 au 110 mm)
- Temps d'installation réduit
- Pas de pertes sur chantier
- Pas besoin de chanfreiner le tube (du 50 au 110 mm)
- Un vrai raccord à compression - étanchéité garantie

CERTIFICATIONS

La gamme complète DELTONE est certifiée pour l'adduction d'eau potable dans de très nombreux pays et a notamment obtenu les certifications suivantes : ACS (France), DVG (Allemagne), WRAS (Royaume-Uni), IIP (Italie).

L'ÉCROU DELTONE

L'écrou DELTONE est composé de trois éléments :
- La bague noire (3)
- La bague de crantage (2)
- L'écrou bleu (1)

Associés ensemble par un système breveté, ils forment une seule même pièce qui assure une plus grande facilité d'installation :
Inutile de chanfreiner le tube (du 50-110 mm)
Aucun risque de pertes sur les chantiers
Facilité de serrage
Étanchéité garantie
Gain de temps considérable.

MISE EN ŒUVRE

Une fois l'écrou vissé au maximum, le raccord est étanche, pas besoin de visser jusqu'au fond pour garantir l'étanchéité ! Le système fonctionne même sans chanfreiner le tube : le joint torique est positionné sur le tube donc il n'y a aucun risque de l'endommager quand le tube est poussé au fond du raccord. On peut également utiliser les raccords DELTONE sur du tube ovalisé. Même dans le temps, avec les dilatations du tube et les coups de bélier, le raccord reste étanche. La conception innovante du raccord assure une parfaite étanchéité hydraulique en toute circonstance grâce à la compression du joint torique dans son siège par l'élément DELTONE.

1 - Glisser l'écrou DELTONE (avec les 3 composants - sans les dissocier) sur le tube PE
2 - Positionner le joint torique sur le tube PE
3 - Insérer le tube dans le corps du raccord jusqu'à la butée
4 - Serrer les éléments en vissant, d'abord manuellement et ensuite, à l'aide d'une clé de serrage.
