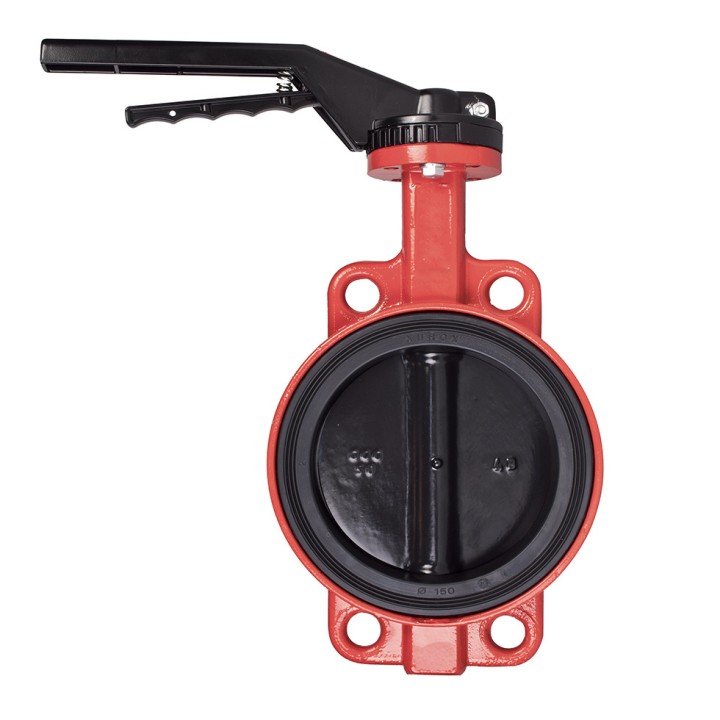

Vanne papillon revêtue rilsan, PN 10 - Alu et fonte GG25

Vanne papillon inox revêtue RILSAN PN 10.

Corps aluminium revêtu epoxy, type Wafer, axe inox AISI 316 et papillon fonte revêtu RILSAN, manchette EPDM, levier aluminium, visserie inox AISI 316
Plusieurs modèles disponibles en fonction du DN.

Le + produit :
- Installation verticale ou horizontale.
- Température de -20 à +120 °C.
- Pression maximale 10 bars.
- Brides selon norme EN 1092-1.
- Platine ISO 5211.

Instructions de montage
1. Vérifier l'alignement des tubes et le parallélisme des brides.
2. S'assurer que le diamètre intérieur des brides et de la tuyauterie permettent le mouvement du papillon dans sa totalité.
3. Introduire la vanne partiellement ouverte.
4. Insérer les boulons et les serrer manuellement. → Ne jamais serrer les boulons papillon fermés.
5. Ouvrir et centrer la vanne en vérifiant l'alignement du papillon.
6. Serrer les boulons jusqu'à ce que les brides soient en contact avec le corps.
7. Fermer la vanne en vérifiant que le papillon tourne librement.
8. Laisser la vanne en positon entre-ouverte jusqu'à la mise en fonctionnement.
